2.1장_전력전자공학의 기초

이상적인 전압원과 실제 전압원

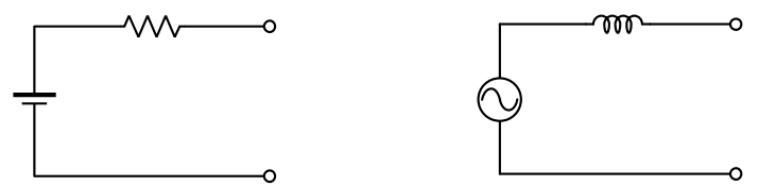

-실제 전압원은 직류 전압원의 경우 전원과 저항으로, 교류 전압원의 경우 전원과 인덕터로 모델링 가능

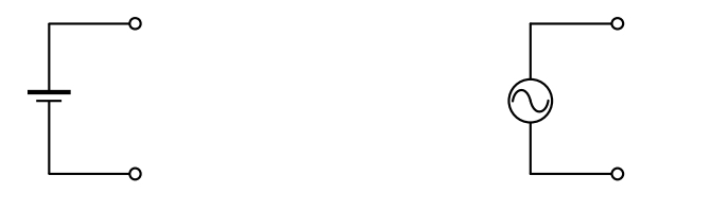

이상적인 전압원(ideal voltage source)



실제 전압원(practical voltage source)





이상적인 전류원과 실제 전류원

-실제 전류원의 경우 전원에 병렬로 저항이 연결된 것으로 모델링 가능



이상적인 전류원(ideal voltage source)

실제 전압원(practical voltage source)



*과도상태에서 전압원은 커패시터, 전류원은 인덕터로 모델링 가능

*전압원은 단락X → 과전류 발생

*전류원은 개방X → 아크 발생





키르히호프의 법칙(Kirchhoff`s laws)

-전력전자회로와 반도체 소자는 KCL, KVL과 같은 일반 회로망 법칙에 순응



키르히호프의 전류법칙





키르히호프의 전압 법칙





수동소자(passive compaents)

저항(resistor)



인덕터(inductor)



커패시터(capacitor)
